技術指標
交流工作電源電壓:AC220V±10% 50HZ±1HZ,電流輸出:4~20mADC
適用液體阻值:0-500K
傳感器至控制器引線(屏蔽電纜)距離≤200m,最多可測量顯示30個測點
輸出接點容限220AC 3A, 上下限各二組為常開常閉, 或上下限各三組均為常開
控制器開孔尺寸: 170+1×470+1mm, 117+1×194+1mm,76+1×151+1mm,
控制器外形尺寸: 200×500×100 mm ,130×210×250 mm , 80×160×250 mm
儀表自備電源使用注意事項
當儀表未接220VAC,使用自備電源時,需注意自備電源的供電情況及供電時間(盡量不要超過60分鐘),如儀表在自備電源的工作狀態下,由于長時間放電過程,出現無法正常工作時,應立刻給儀表接上220VAC電源進行自動充電,否則當自備電源的電池電壓下降至5.3V以下,將導致自備電池徹底損壞,估在大修時220VAC電源失去,應關掉儀表電源開關。
智能液位監控儀的特點

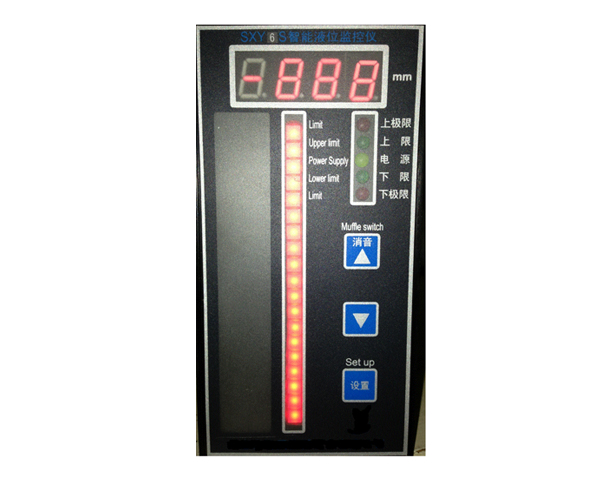

SXY6S智能液位儀是一種智能化、高可靠性的新一代電接點式液位監測儀表,在保持傳統電接點式液位儀所有功能的前提下,進行了重大改進,增加了功能,刻度,點數,報警值面板可操作改變。
智 能 化
絕非簡單的邏輯電路可比,是真正的微電腦。它在儀表內部默默地工作,表
面上為您帶來的好處似乎只是靈活的面板操作、直觀自如的告警點設置、方便的電極測試功能,實際上它所做的遠遠不止這些,如下面所述就大多是智能化帶來的優點。
高度的容錯性
由于采用了智能水位識別技術,在部分電極損壞的情況下仍能得到正確的水位,并且立即將電極損壞情況在面板標尺上顯示出來。
高抗干擾能力
對輸入環節采用數字濾波技術,并采用帶回差的電極狀態判別法,大大提高抗干擾能力;輸出環節采用延時告警,防止在瞬間強干擾的情況下產生誤告警。
數字電路與模擬電路的電源采用DC-DC轉換器隔離,消除從電源串入的干擾,及數模電路互助干擾, 使三部份電路均與微控制器(MCU)實現了隔離。
高 可 靠 性
除上面提到的電極容錯技術和抗干擾能力外,儀表本身由超大規模集成電路構成,硬件可靠性很高,并且具有完備的自檢能力,能夠及時發現自身硬件上的問題并產生告警。
告警點可定
您可通過面板操作任意設置告警點的位置及告警點的數量,非常靈活直觀。
顯示點數量可設定
您可通過面板操作任意設置顯示點的數量和顯示點位置。
標尺刻度可設定
您可通過面板操作任意設置所需的各點標尺刻度。
電流輸出可設定
您可通過面板操作任意設置所需的各點電流輸出值。
電極測試功能
老式儀表只有當電極已損壞時才可以被發現,而電極的損壞往往是一個緩變的過程(如結垢、腐蝕等)。本儀表能通過面板操作對每一個電極單獨進行測試,測出電極對測量筒體的電阻,這種測試可以使您及時發現異常的電極,或幫助您決定一組電極是否需要清洗或更換,也可為汽阻臨界值的調整提供參考。
可精確調整水汽阻臨界值
老式儀表調整水汽阻有兩大困難:其一不知道水阻、汽阻的確切值,其二采用微調電位器調整,不但操作麻煩而且不易調到最佳。因為這兩個原因,臨界值的調整很帶盲目性,往往現場環境稍有變化就須重新調整。
而本儀表由于具有“電極測試功能,可以測出水、汽阻,由此可以確定出一個比較合理的臨界值,調整臨界值用按鍵操作,數碼顯示,方便直觀且精確,可調范圍也較寬,在10K-500K之間。
兼 容 性
所有接口與老式儀表保持兼容,可不作任何改動直接替換老式儀表。
